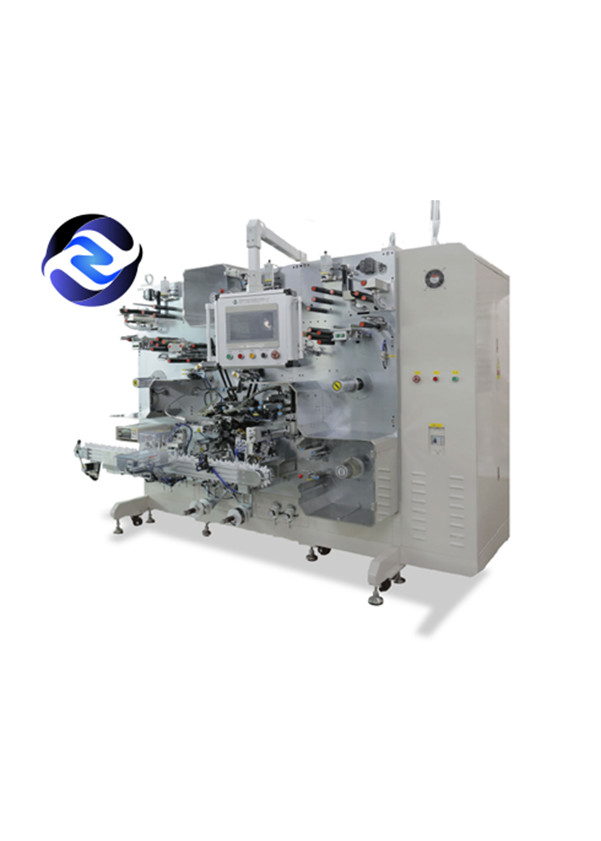

Polare 60mm Rundzelle-Lithium-Batterie-Fertigungsstraße-manuelle Wickelmaschine



Diese Ausrüstung wird für die Produktion von zylinderförmigen Lithiumionensammlerzellen benutzt. Schweißen Sie die positiven und negativen Polschuhe, die Membranen nach dem automatischen Abwickeln, die auf den jeweiligen Entladungswellen, Realzeitkorrektur örtlich festgelegt sind, schließen Sie die Aktionen der Zellwicklung, des Klebstreifens, der Entleerung und anderer, um die Batteriezellproduktion abzuschließen ab.





(1) der Gebrauch von DreistationsAufwickelvorrichtung, Produktions-Leistungsfähigkeit zu verbessern;

(2) EPC, Schlange-förmiges automatisches leitendes System;

(3) segmentierte Adopt automatisches Kontrollsystem der Spannung;

(4) mit Entstaubung, Enteisenung, elektrostatisches System;

(5) mit dem Mittelloch, welches die Funktion, einfach, die Fördererlinie anzuschließen formt;

(6) können unerwünschte Polschuhe durch eine einzelne Rolle ausgeschlossen werden;

(7) kurzer Stromkreistest des Gebrauchsc$schlag-topfes, zum von unqualifizierten Produkten auszuschließen;

(8) PLC-Kontrollsystem, Echtzeitüberwachung von Abweichungen, automatische Warnung, Mensch-Maschine Schnittstelle-Parametersichtbarmachung.



Gerätmodell	LDY16	LDY18	LDY32	LDY46
Polare Breite	10-60mm	40-65mm	60-130mm	60-90mm
Pole-Länge	120-500mm	350-1800mm	1000-4600mm	3000-5000mm
Membranbreite	10-62mm	50-70mm	60-130mm	60-90mm
Pole-Bankdurchmesser	∮7-∮14 Millimeter	∮14-∮32 Millimeter	∮25-∮42 Millimeter	∮30-∮50 Millimeter
Nadeldurchmesser	∮2-∮4 Millimeter	∮3-∮4 Millimeter	∮5-∮6 Millimeter	∮6-∮8 Millimeter
Endbandbreite	10-60mm	20-65mm	60-130mm	20-80mm
Extreme Ohrbelichtungslänge	8-30mm	8-25mm	8-30mm
Wickelnde Ausrichtung	±0.3mm	±0.3mm	±0.3mm	±0.5mm
Geschwindigkeit	≥30 (400mm)	≥32 (700mm)	15 (2500mm)	18 (4300mm)
Ernterate	≥98%
Ertragrate	≥99%
Gewicht	2400KG	2400KG	2800KG	3500KG
Maße	2800*1500*2200mm	2800*1500*2200mm	2800*1900*2300mm	3300*2300*2350mm
