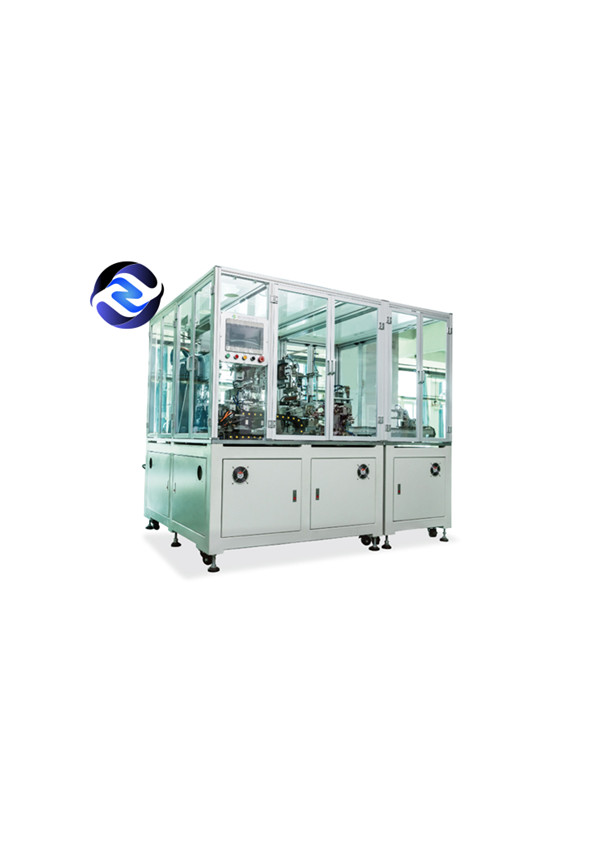

Zelle der zylinderförmiger quadratischer Transformator-Hochgeschwindigkeitswickelmaschine-300mm



Diese Maschine wird hauptsächlich für die Produktion von quadratischen Lithiumionenenergiesammlerzellen und den Hauptgebrauch von Z-förmiger Laminierungsmethode benutzt. Die positiven und negativen Polschuhe, die geschnitten worden sind, werden in den materiellen Kasten und in die zwei Sätze des Manipulator gelegt, den Mechanismen die positiven und negativen Polschuhe vom materiellen Kasten nehmen, und nach der genauen Positionierung, werden sie abwechselnd auf der Laminierungsplattform gestapelt. Die Membran unwinded aktiv durch den Motor, und durch den Spannungsmechanismus und den Korrekturmechanismus, wird die Laminierungstabelle eingeführt. Nachdem die Laminierung abgeschlossen ist, wird die Zelle auf die Endstückrollenklebende Station durch den Batteriezellübergangsmechanismus übertragen, und die Endstückrolle tailwinded automatisch, wird die Membran abgeschnitten, wird der Kleber automatisch aufgetragen, und die Batteriezelle ist automatisch Ertrag.



Unter Verwendung des Servomotors + Präzisionskugelumlaufspindel, zum der Laminierungstabelle zu fahren, um sich zu bewegen;

Servo-mot oder ist Gebrauch d für Durchmesser-phragm mot Ionenausgleich;

Mit dling Mechanismus Hans itive und negativen ative Tortencers Pols e Position;

Der Gebrauch von Bürsten, statischer Elektrizität und anderen Mechanismen, schweren Film zu verhindern;

Nehmen Sie Plattform CCDs +UVW an, um die Sekundärpositionierung zu erzielen;

Kleber wird auf den vier Seiten der Batteriezelle aufgetragen, um zu garantieren, dass die Batteriezelle löst sich nicht und sich verformt;

Bus-artiges Servokontrollsystem;

Sichtbarmachung von HMI-Parametern.

Gerätmodell	LDD01	LDD02
Polare Breite	80-150mm	150-300mm
Extreme Ohrbelichtungslänge	5-20mm	5-20mm
Polare Ohrbelichtungsbreite	5-20mm	5-20mm
Membranbreite	150-300mm	150-300mm
Zellenbreite	80-150mm	150-300mm
Genauigkeit der Ausrichtung zwischen der Pfostenplatte und der Membran	Zentrales deviation±0.3mm
Membranende, das Genauigkeit gegenüberstellt	±0.3mm (benutzen Sie den Rand als Grundlinie für die Fertigung von alignment±0.5mm)
Angrenzende Pfostenausrichtungsgenauigkeit	±0.3mm (nehmen Sie die Mitte als der Festpunkt)
Die Gesamtausrichtungsgenauigkeit der Pfostenplatten	±0.4mm (nehmen Sie die Mitte als der Festpunkt)
Monolithische Leistungsfähigkeit	<0.4-0.6S/PCS (Duplex)	<0.8-1.2S/PCS (einzelne Station)
Ernterate	≥98%
Ertragrate	≥99%
Gewicht	3600KG	2900KG
Maße	3900*1700*1960mm (Duplex)	2200*1700*1960mm (einzelne Station)
